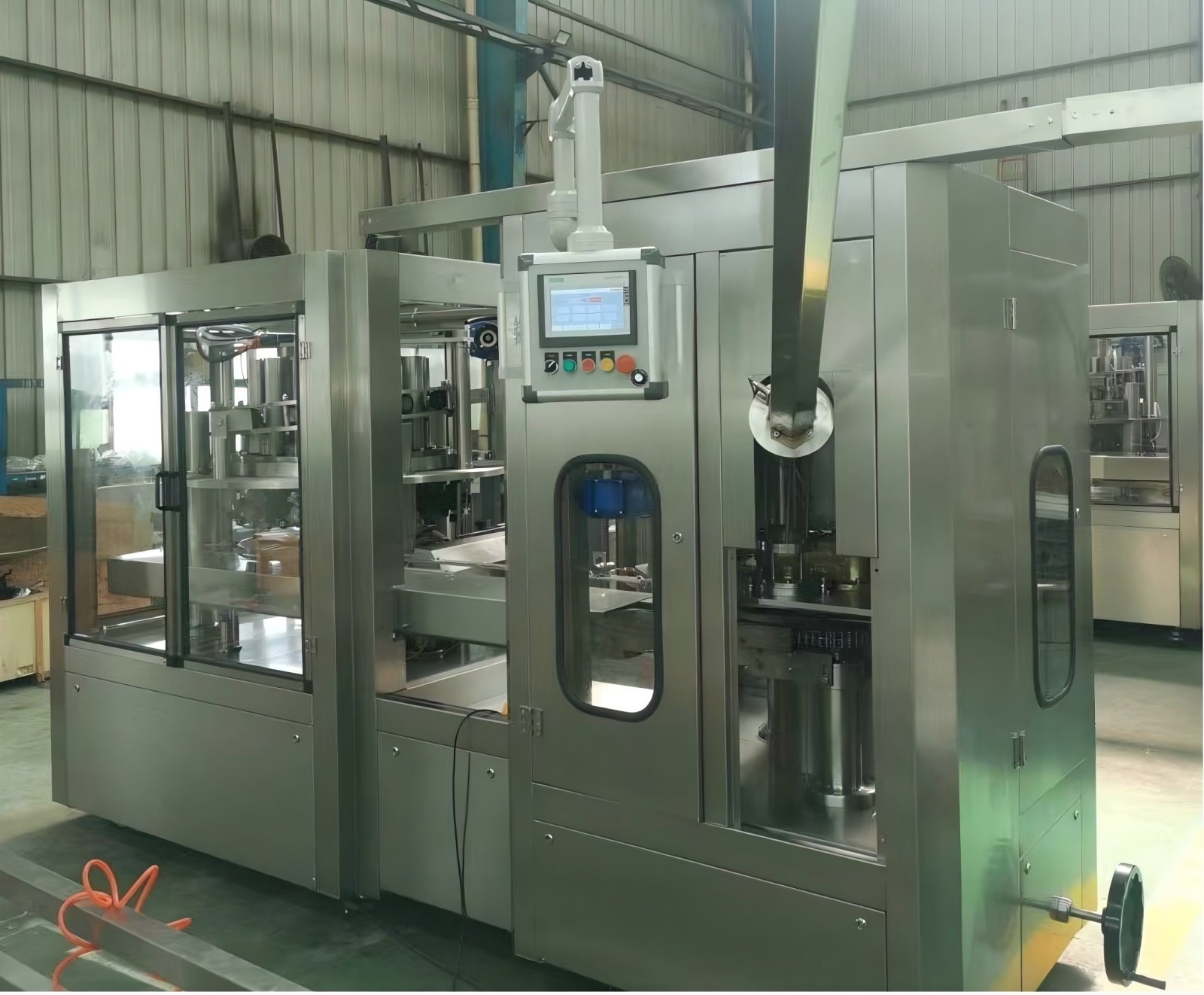

टमाटर के पेस्ट के डिब्बे भरने और सिलाई करने की मशीन

टिन के डिब्बे के लिए टमाटर का पेस्ट भरने की मशीन

फ्रेम

• वर्कटेबल प्लेट Q235 सामग्री से बनी होगी जिसकी मोटाई δ 35 होगी;
• बीम फ्रेम 201 स्टेनलेस स्टील स्क्वायर ट्यूब को अपनाता है;
• प्लेटफ़ॉर्म को समग्र वेल्डिंग के बाद एक गैन्ट्री मिलिंग मशीन के माध्यम से δ 30 के समग्र विमान में संसाधित किया जाएगा, और प्लेटफ़ॉर्म बिना अवतल-उत्तल के सपाट होगा;
• टेबल जंग से बचाव के लिए SUS304 स्टेनलेस स्टील पैनल से ढका हुआ है।

खाली डिब्बा फीडिंग डिवाइस

• 2 मीटर लंबा इनलेट और आउटलेट कैन कन्वेयर बेल्ट, SUS304 साइड प्लेट;
• वियर-रेसिस्टेंट फ्लैट टॉप चेन;
• आने वाले डिब्बे का पता लगाना (आने वाले डिब्बे की स्थिति के अनुसार स्वचालित रूप से उपकरण संचालन गति को समायोजित करें), स्वचालित डिब्बा अवरोधन डिवाइस।

भरने की प्रणाली

• पिस्टन सिलेंडर को SUS304 अनुकूलित होनिंग पाइप के साथ मशीन किया जाता है, जिसमें चिकनी आंतरिक दीवार और 0.4-0.8 की फिनिश होती है। यह संक्षारण और घर्षण के लिए प्रतिरोधी है;
• वाल्व कोर को SUS304 द्वारा संसाधित किया जाता है, सतह को HRC45-50 द्वारा कठोर किया जाता है, और बाहरी गोल पीस जोड़ा जाता है, और फिनिश 0.8 है। सामने और पीछे के सिरों पर टेफ्लॉन गाइड रिंग वाल्व कोर को वाल्व सीट के साथ सीधे घर्षण से बचाती हैं;
• वाल्व सीट SUS304 को अभिन्न रूप से डाला जाता है, आंतरिक रूप से गोल किया जाता है, जिसकी फिनिश 0.8 है। सामने और पीछे के सिरों पर टेफ्लॉन गाइड रिंग पिस्टन रॉड के साथ सीधे घर्षण से वाल्व कोर की रक्षा करती हैं;
• पिस्टन रॉड SUS304 से बनी है, जिसमें हटाने योग्य सील सेक्शन डिज़ाइन है, जो भरने की मात्रा को थोड़ा समायोजित कर सकता है। ऊपरी और निचले सिरों पर टेफ्लॉन गाइड रिंग पिस्टन को पिस्टन के साथ सीधे घर्षण से बचाती हैं;
• स्प्रिंग प्रेसिंग ब्लॉक वाल्व कोर की त्वरित स्थापना, जो वाल्व कोर को जल्दी और आसानी से बाहर निकाल सकती है और सफाई की सुविधा प्रदान करती है;
• विशेष रबर लेपित पिस्टन रॉड गाइड व्हील, वियर-रेसिस्टेंट।

उत्पाद हॉपर और ड्राइविंग सिस्टम

• सिलेंडर ब्लॉक SUS304 से बना है;
• मुख्य शाफ्ट सीट SUS304 सामग्री से बनी है, और असर हारबिन शाफ्ट है;
• ट्रांसमिशन असर अनुकूलित स्लीविंग असर को अपनाता है, और भरने की मशीन का अधिकांश वजन स्लीविंग असर द्वारा समर्थित होता है, ताकि पूरी मशीन के स्थिर संचालन को सुनिश्चित किया जा सके, सटीक भरने को सुनिश्चित किया जा सके, मुख्य शाफ्ट पर भार कम किया जा सके और उपकरण के सेवा जीवन का विस्तार किया जा सके;
• सामग्री सिलेंडर को कॉइल इन्सुलेशन डिवाइस और मिक्सिंग डिवाइस से लैस किया जा सकता है;
• SUS 304 स्टेनलेस स्टील वायवीय बॉल वाल्व फीडिंग;
• खाद्य ग्रेड उच्च दबाव नली

• भरने की मात्रा को विद्युत रूप से समायोजित किया जाता है और ठीक समायोजन के लिए हैंडव्हील प्रदान किया जाता है;
• भरने की ऊंचाई को विद्युत रूप से समायोजित किया जाता है और ठीक समायोजन के लिए हैंडव्हील प्रदान किया जाता है;
• भरने वाले स्विच डिवाइस में गाढ़ा स्टेनलेस स्टील प्लेट बेस प्रोसेसिंग, ऊपरी और निचले PTFE गाइड ब्लॉक, सिलेंडर कंट्रोल स्विच, स्थिर और टिकाऊ होता है।

नियंत्रण प्रणाली

• आने वाले डिब्बे की स्थिति का पता लगाना: यदि आने वाला टैंक असंतत है, तो टैंक स्वचालित रूप से धीमा हो जाएगा और कट जाएगा;
• बिना डिब्बे के डिब्बा कट-ऑफ;
• जब सिलेंडर कम तापमान पर हो तो डिब्बे काट दें और वाल्व न खोलें;
• कम तरल स्तर की स्थिति में गति कम करें और डिब्बे काट दें;
• फीड पाइप का तापमान पता लगाना, यदि तापमान निर्धारित आवश्यकताओं को पूरा करने में विफल रहता है तो कोई फीडिंग नहीं;
• बिना डिब्बे के भरने की अनुमति नहीं है, स्वचालित ऑन/ऑफ वाल्व;
• तापमान सेंसर LEG के ब्रांड को अपनाता है, और फोटोइलेक्ट्रिक सेंसर जर्मनी में स्टॉक के ब्रांड को अपनाता है।

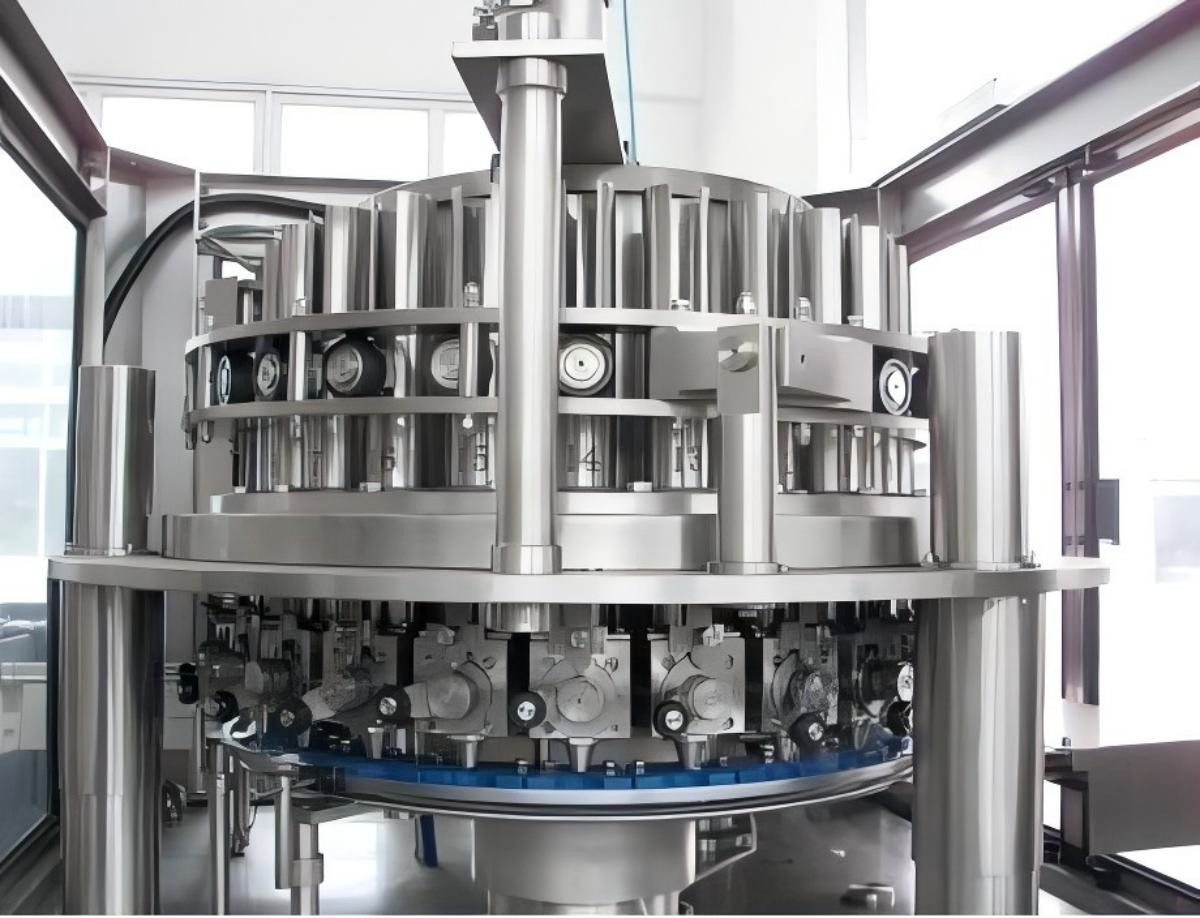

कैन सीमर

फ्रेम

• बेस प्लेट Q235, δ 30 पूरी प्लेट, δ 28 के समग्र विमान में परिष्करण, टेबल की सतह बिना अवतल-उत्तल के सपाट है;
• ऑपरेशन पैनल Q235, δ 40 पूरी प्लेट, δ 38 समग्र विमान में परिष्करण, बिना अवतल-उत्तल के सपाट सतह। जंग से बचाव के लिए स्टेनलेस स्टील पैनल को कवर करें;
• मध्यवर्ती प्लेट SUS304, δ 18 पूरी प्लेट, δ 16 समग्र विमान में परिष्करण, बिना अवतल-उत्तल के सपाट सतह;
• टॉप प्लेट Q235, δ 30 पूरी प्लेट, δ 28 के समग्र विमान में परिष्करण, टेबल की सतह बिना अवतल-उत्तल के सपाट है।

• लिफ्टिंग स्पिंडल के लिए SUS304 सामग्री (4 टुकड़े) को अपनाया गया है;
• लिफ्टिंग स्क्रू रॉड H62 सामग्री (4 टुकड़े) से बनी है;
• ठीक समायोजन के लिए हैंड व्हील के साथ इलेक्ट्रिक समायोजन।

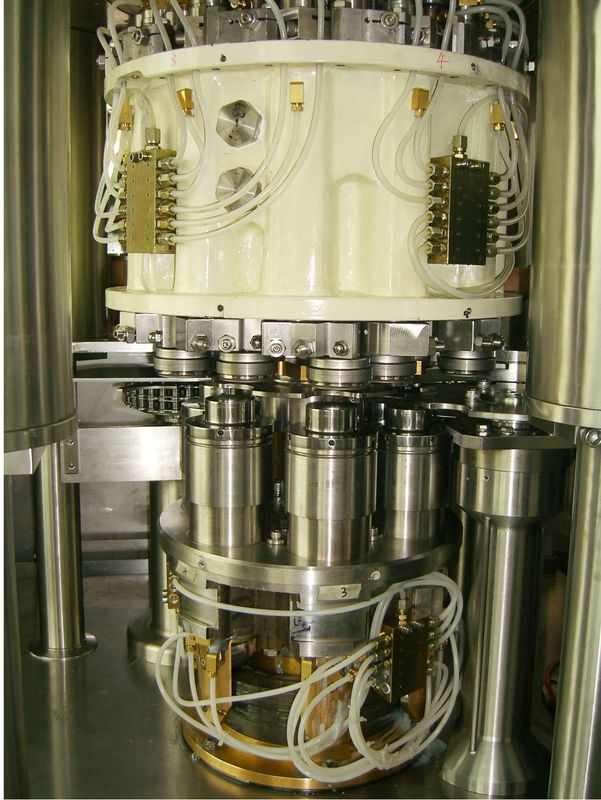

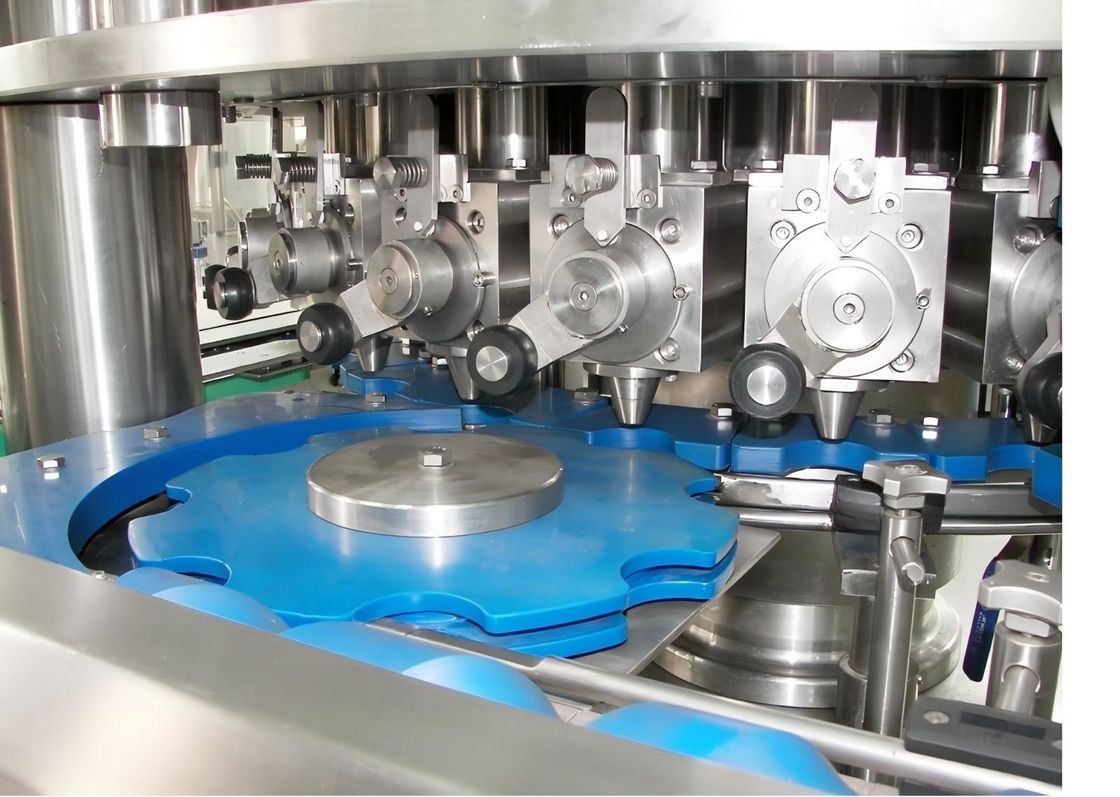

ऊपरी बुर्ज

• इंटीग्रल T300 कास्टिंग, सटीक मशीनिंग;
• सभी बेयरिंग SKF/NSK/INA/IKO/FAG जैसे मूल पैकेजिंग के साथ आयात किए जाते हैं;
• चक शाफ्ट और ड्राइविंग शाफ्ट 38CrMoAlA सामग्री से बने हैं, जो उच्च तापमान, उच्च दबाव और संक्षारण के लिए प्रतिरोधी हैं;
• ताइवान निर्मित रोलर्स और चक;
• स्टेनलेस स्टील सुरक्षात्मक कवर;
• कैम 20crMnTi, वैक्यूम कठोर HRC55-60 को अपनाता है।

निचला बुर्ज

• SUS304 सामग्री की फोर्जिंग और सटीक मशीनिंग;
• सहायक सिलेंडर ZQSn10-1 सामग्री से बना है, और सिलेंडर स्लीव SUS304 सामग्री से बना है;
• त्वरित और सुविधाजनक प्रतिस्थापन के लिए हटाने योग्य सहायक प्लेट;
• कैम 20crMnTi सामग्री से बना है और वैक्यूम कठोर HRC55-60;
• स्टेनलेस स्टील सुरक्षात्मक कवर।

कैन फीडिंग सिस्टम

• अनुकूलित स्टेनलेस स्टील साइड पुश चेन;
• UHM स्लाइडिंग रेल;
• Ø30 उच्च-सटीक बीमार फोटोइलेक्ट्रिक स्विच;
• इंटीग्रल स्टेनलेस स्टील हाउसिंग।

ढक्कन गिरने की प्रणाली

• SUS304 पॉलिश ढक्कन रेल;
• ढक्कन के लिए SUS304 सिलेंडर;
• विशेष उच्च गति ढक्कन अलग करने वाला गियरबॉक्स;
• ढक्कन स्टॉक स्लॉट के लिए कोई ढक्कन का पता नहीं (ढक्कन के बिना अलार्म और शटडाउन);
• ढक्कन गिरने का पता लगाना (यदि डिब्बा है लेकिन ढक्कन नहीं है तो अलार्म और शटडाउन)।

मोटर ड्राइविंग

• ABB या सीमेंस मोटर्स;
• QIANGZHU रिड्यूसर;
• भारी शुल्क सार्वभौमिक ड्राइव शाफ्ट।

नियंत्रण प्रणाली

• आने वाले डिब्बे के लिए डिब्बे के प्रवेश और स्वचालित फीडिंग ढक्कन का पता लगाना;
• ढक्कन स्टॉक लॉट पर पता लगाना, यदि कोई ढक्कन नहीं है तो डिब्बे को रोकना;
• डिब्बा अटकने का पता लगाना (≤ 3 डिब्बे);
• फोटोइलेक्ट्रिक सेंसर जर्मन SICK ब्रांड का होगा;
• स्टेनलेस स्टील नियंत्रण कैबिनेट;
• स्वतंत्र हैंगिंग ऑपरेशन कैबिनेट;
• कमीशन के लिए विशेष इलेक्ट्रिक बटन बॉक्स;
• सीमेंस पीएलसी, वीनव्यू टच स्क्रीन;
• डैनफोस फ्रीक्वेंसी कनवर्टर;
• श्नाइडर लो-वोल्टेज उपकरण;
• एसएमसी या एयरटैक वायवीय घटक;
• पेशेवर स्तर रिले;
• रिमोट मॉड्यूल (रिमोट डायग्नोसिस और प्रोग्राम संशोधन में सक्षम);
• सभी विद्युत उपकरण और सेंसर पैरामीटर निदान और समायोजन के लिए टच स्क्रीन पर प्रदर्शित होते हैं।

ऑपरेटिंग मैनुअल;

स्थापना आरेख;

अटैचमेंट टूल
