| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | QIHONG |
| मॉडल संख्या: | QHTPCL-01 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | To be quoted when contacting with us and let us know your detail request and specifications |
| पैकेजिंग विवरण: | कुछ मशीनें लकड़ी के टोकरे में पैक की गईं, और अन्य फिल्म लपेटकर पैक की गईं |
| प्रसव के समय: | अग्रिम भुगतान प्राप्त होने के बाद से 90 दिनों के भीतर |
| भुगतान शर्तें: | जमा के लिए टी/टी, शिपमेंट से पहले शेष भुगतान के लिए टी/टी या एल/सी |
| आपूर्ति की क्षमता: | प्रति वर्ष 10 उत्पादन लाइनें |
| प्रमुखता देना: | अनुकूलित टमाटर पेस्ट मिश्रण कैनिंग लाइन,अनुकूलित टमाटर पेस्ट डिब्बाबंद लाइन |
||
|---|---|---|---|
मैंपरियोजना प्रस्ताव सारांश
1डिजाइन योजना और शर्तें:3टीटमाटर के पेस्ट मिश्रण संयंत्र और डिब्बाबंद उत्पादन लाइन।
2तकनीकी विवरण:
2.1 श्रेणीः टमाटर पेस्ट मिश्रण संयंत्र और डिब्बाबंद उत्पादन लाइन

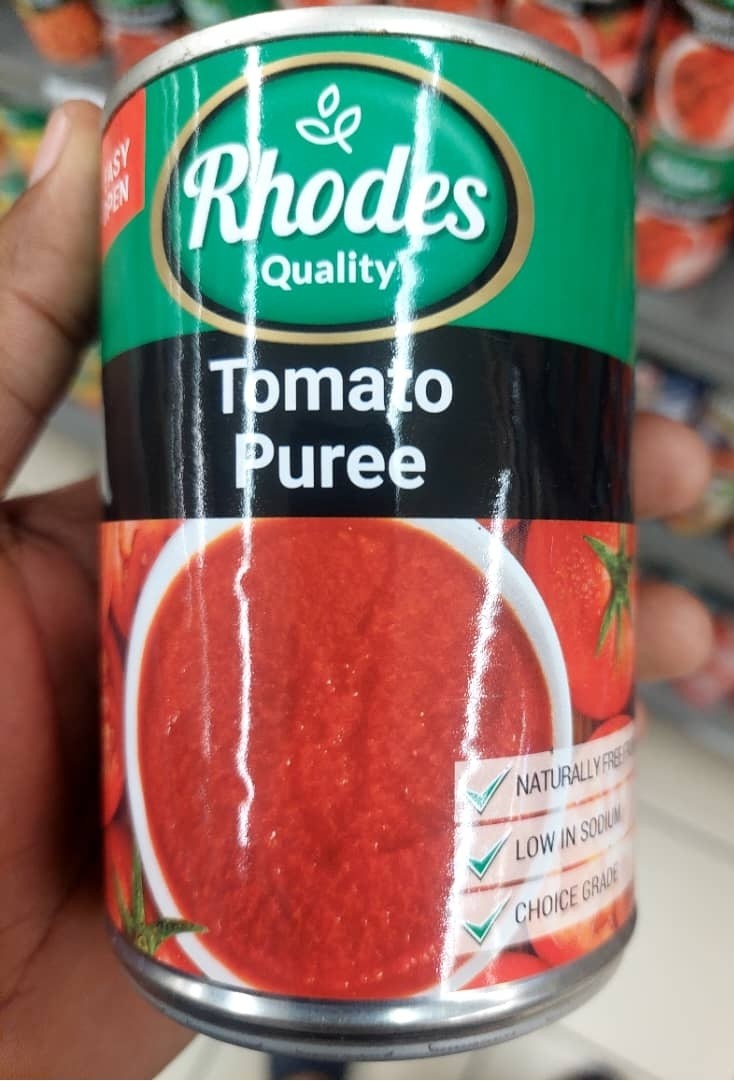

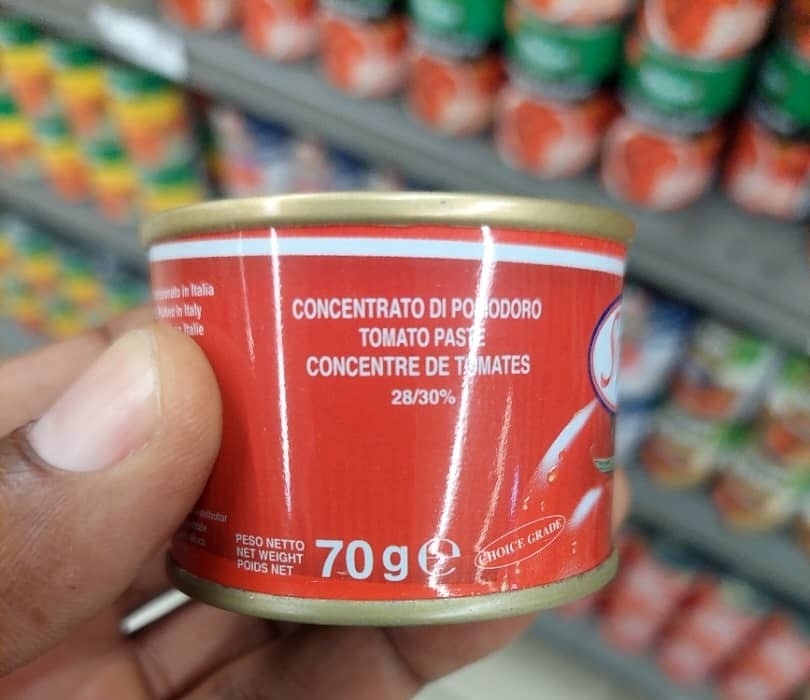

2.2 पैकेजिंग फॉर्मः 70 ग्राम टिन कैन और 410 ग्राम टिन कैन।
2.3 उत्पादन क्षमताः 3 टन/घंटा, 70 ग्राम डिब्बों के लिए 600 सीपीएम, 410 ग्राम डिब्बों के लिए 120 सीपीएम।
2.4 वैक्यूम मिक्सिंग और बैचिंग सिस्टम
2.5 स्वचालित भरने और सिलाई संयोजन मशीन
2.6 कन्वेयर सिस्टम में उत्पादन लाइन की निरंतर चलने की स्थिरता में सुधार के लिए आवृत्ति गति नियंत्रण के साथ प्रसिद्ध ब्रांड मोटर ड्राइव का उपयोग किया जाता है,इस प्रकार रखरखाव समय को कम करने और उत्पादन लाइन की दक्षता बढ़ाने के लिए.
2.7 प्रत्येक अनुभाग की नियंत्रण प्रणाली को नियंत्रण और संबंध नियंत्रण को अधिक प्रभावी ढंग से प्राप्त करने के लिए डिटेक्शन तत्वों और फोटोइलेक्ट्रिक से सुसज्जित किया गया है.
2.8 उपकरण प्रदर्शनः उच्च स्तर का स्वचालन, निरंतर स्थिरता, सुरक्षा और विश्वसनीयता।

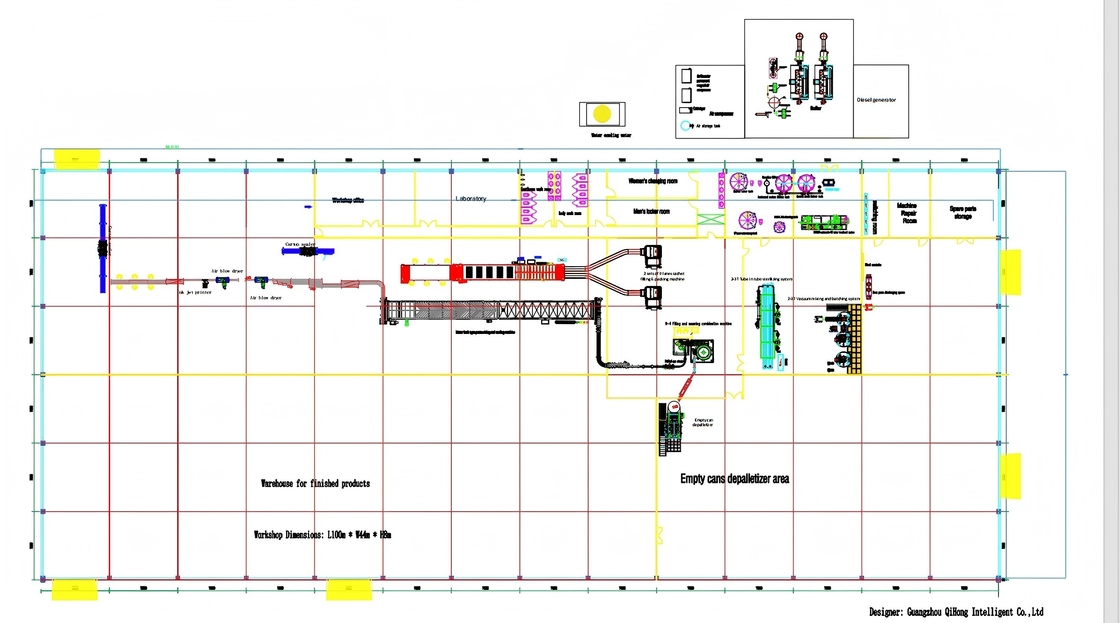

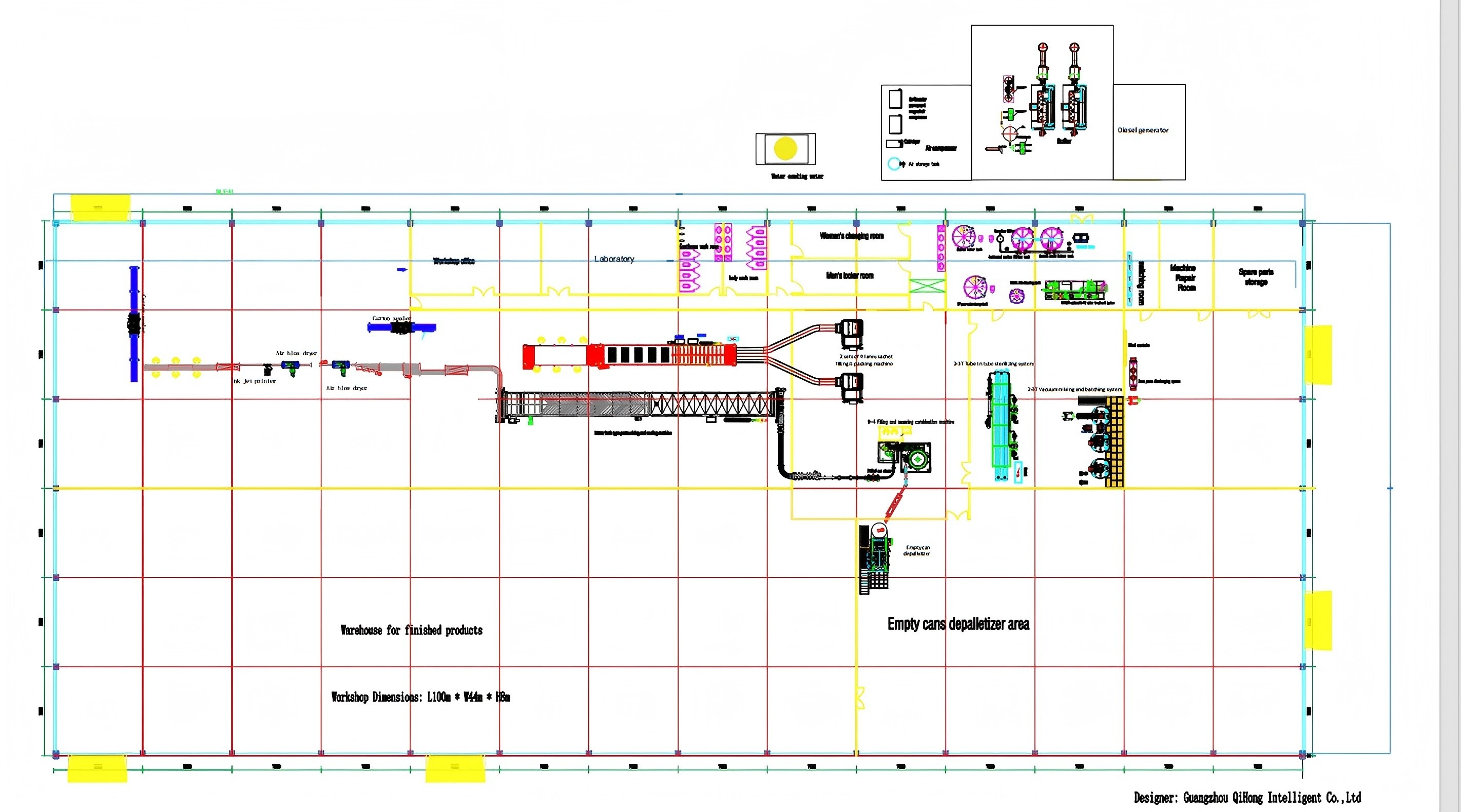

2.9 ग्राहक द्वारा प्रदान किए गए कार्यशाला चित्र के आधार पर निःशुल्क डिजाइन बनाएगा और ग्राहक के दस्तावेज के लिए चित्र भेजेगा, जिसमें उपकरण लेआउट जैसे चित्र शामिल हैं,पाइप लाइन का लेआउट, प्रसंस्करण प्रवाह चार्ट, विद्युत नियंत्रण वितरण ड्राइंग, आदि

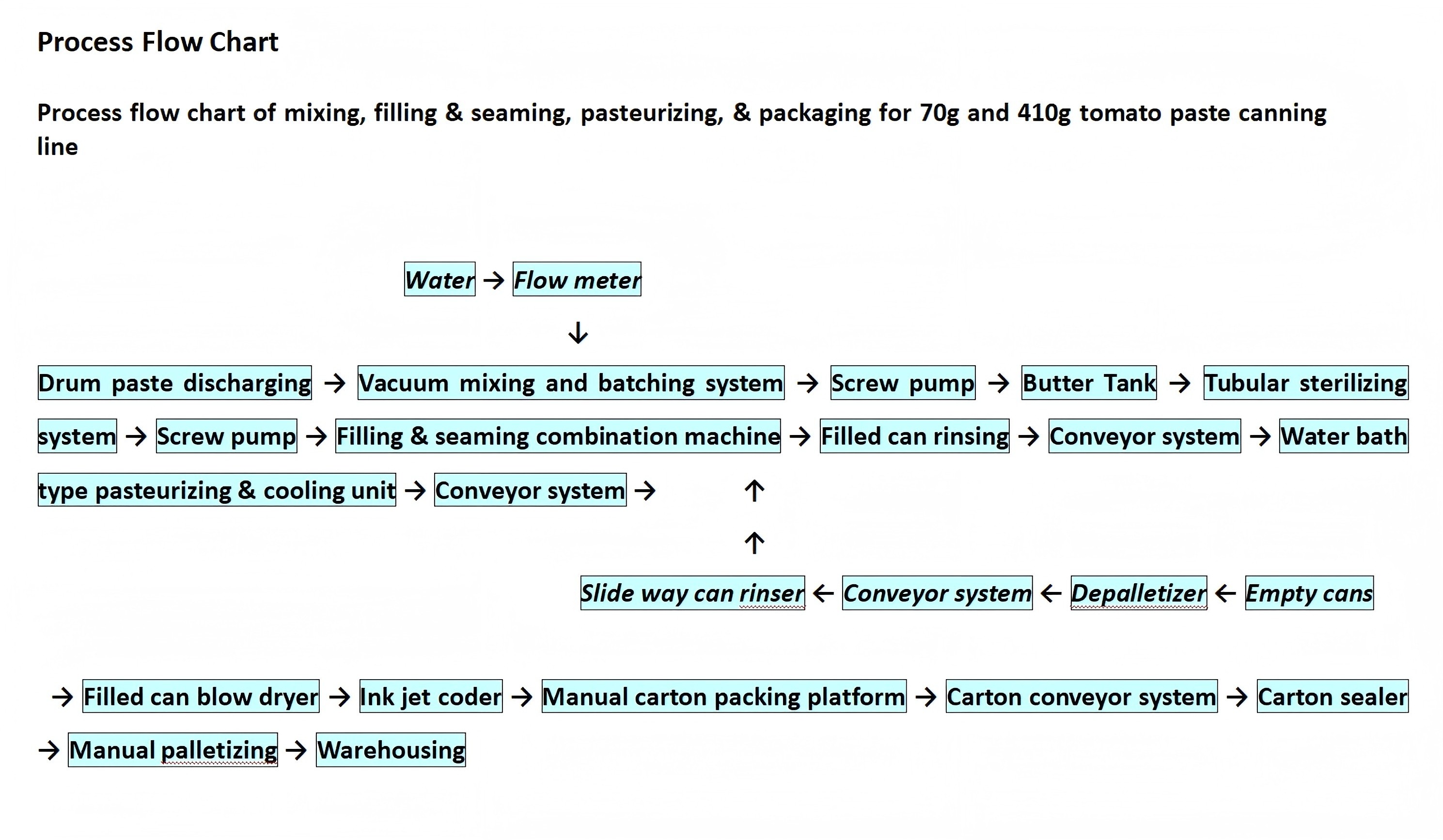

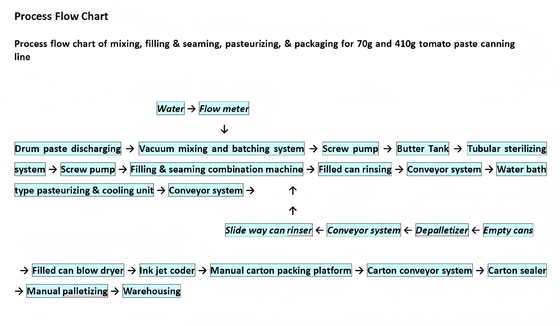

Ⅱ. पीप्रक्रिया प्रवाह चार्ट
70 ग्राम और 410 ग्राम टमाटर के पेस्ट के डिब्बाबंद लाइन के लिए मिश्रण, भरने और सीमिंग, पाश्चराइजिंग और पैकेजिंग के प्रक्रिया प्रवाह चार्ट
पानी → प्रवाह मीटर
↓
Drum paste discharging → Vacuum mixing and batching system → Screw pump → Butter Tank → Tubular sterilizing system → Screw pump → Filling & seaming combination machine → Filled can rinsing → Conveyor system → Water bath type pasteurizing & cooling unit → Conveyor system → ↑
↑
स्लाइड तरीका कैन rinser ← कन्वेयर सिस्टम ← Depalletizer ← खाली डिब्बे
→ भरा हुआ कैन ब्लो ड्रायर → स्याही जेट कोडर → मैनुअल कार्टन पैकिंग प्लेटफॉर्म → कार्टन कन्वेयर सिस्टम → कार्टन सीलर → मैनुअल पैलेटिंग → गोदाम
