| मुख्य तकनीकी विवरण और पैरामीटर |
|

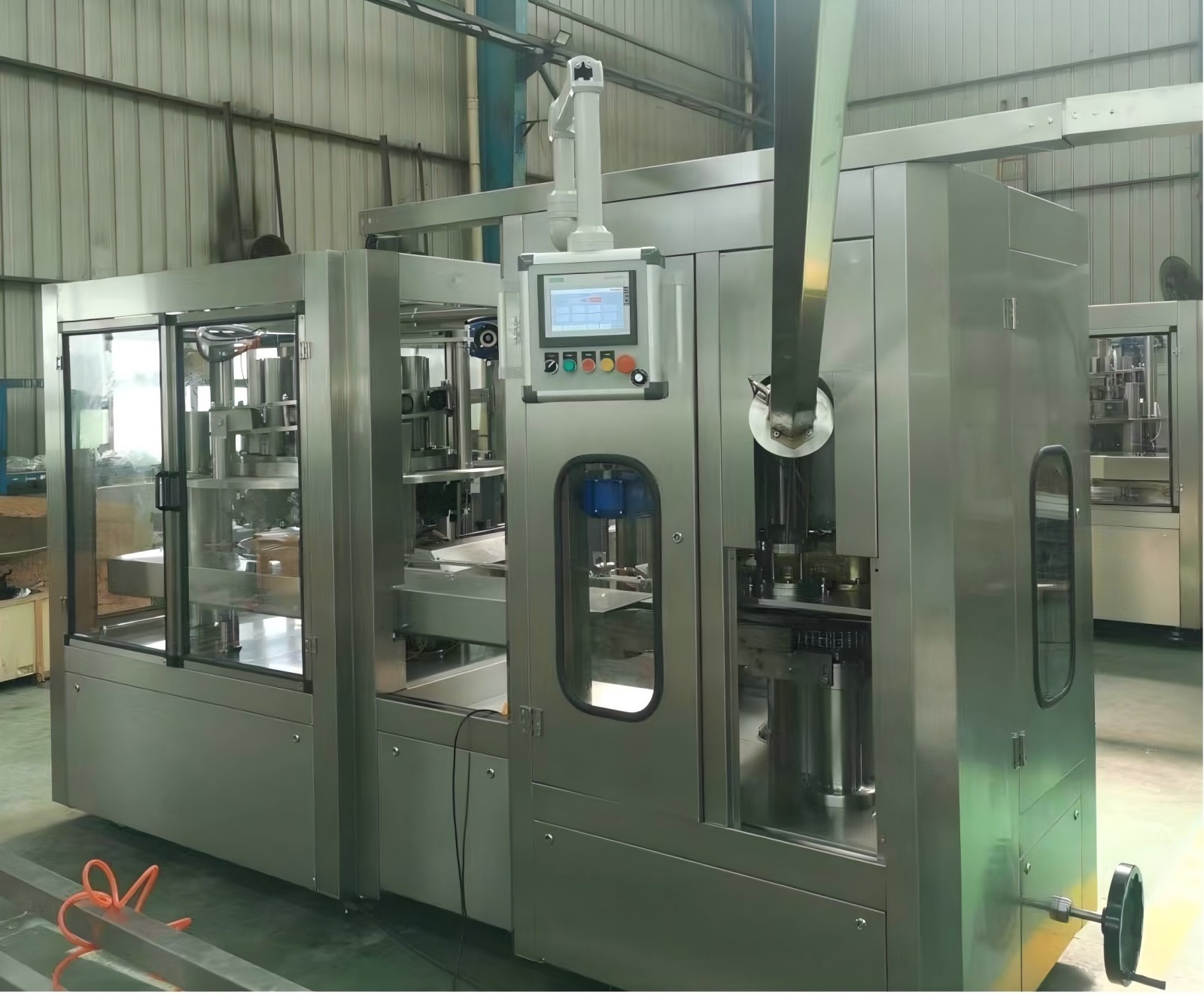

टिन के डिब्बों के लिए टमाटर के पेस्ट भरने की मशीन
|
फ्रेम
|
- कार्य तालिका प्लेट δ 35 की मोटाई के साथ Q235 सामग्री से बनी होनी चाहिए;
- बीम फ्रेम 201 स्टेनलेस स्टील वर्ग ट्यूब को अपनाता है;
- प्लेटफ़ॉर्म को संपूर्ण वेल्डिंग के बाद एक गैन्ट्री फ्रिलिंग मशीन के माध्यम से δ 30 के एक समग्र विमान में संसाधित किया जाना चाहिए और प्लेटफ़ॉर्म समतल होना चाहिए, जिसमें कोई ढलान नहीं होनी चाहिए।
- तालिका जंग रोकने के लिए SUS304 स्टेनलेस स्टील पैनल से ढकी हुई है।
|
|
खाली डिब्बा खिला डिवाइस
|
- 2 मीटर लंबा इनपुट और आउटपुट कैन कन्वेयर बेल्ट, SUS304 साइड प्लेट;
- पहनने के प्रतिरोधी फ्लैट टॉप चेन;
- आने वाले डिब्बे का पता लगाने (स्वचालित रूप से आने वाले डिब्बे की स्थिति के अनुसार उपकरण ऑपरेशन गति को समायोजित), स्वचालित डिब्बे अवरोधन डिवाइस।
|
|

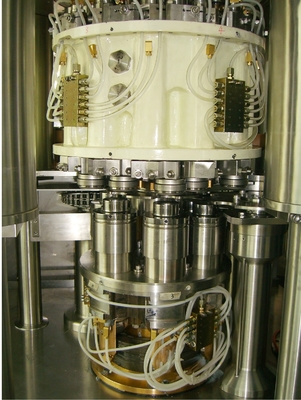

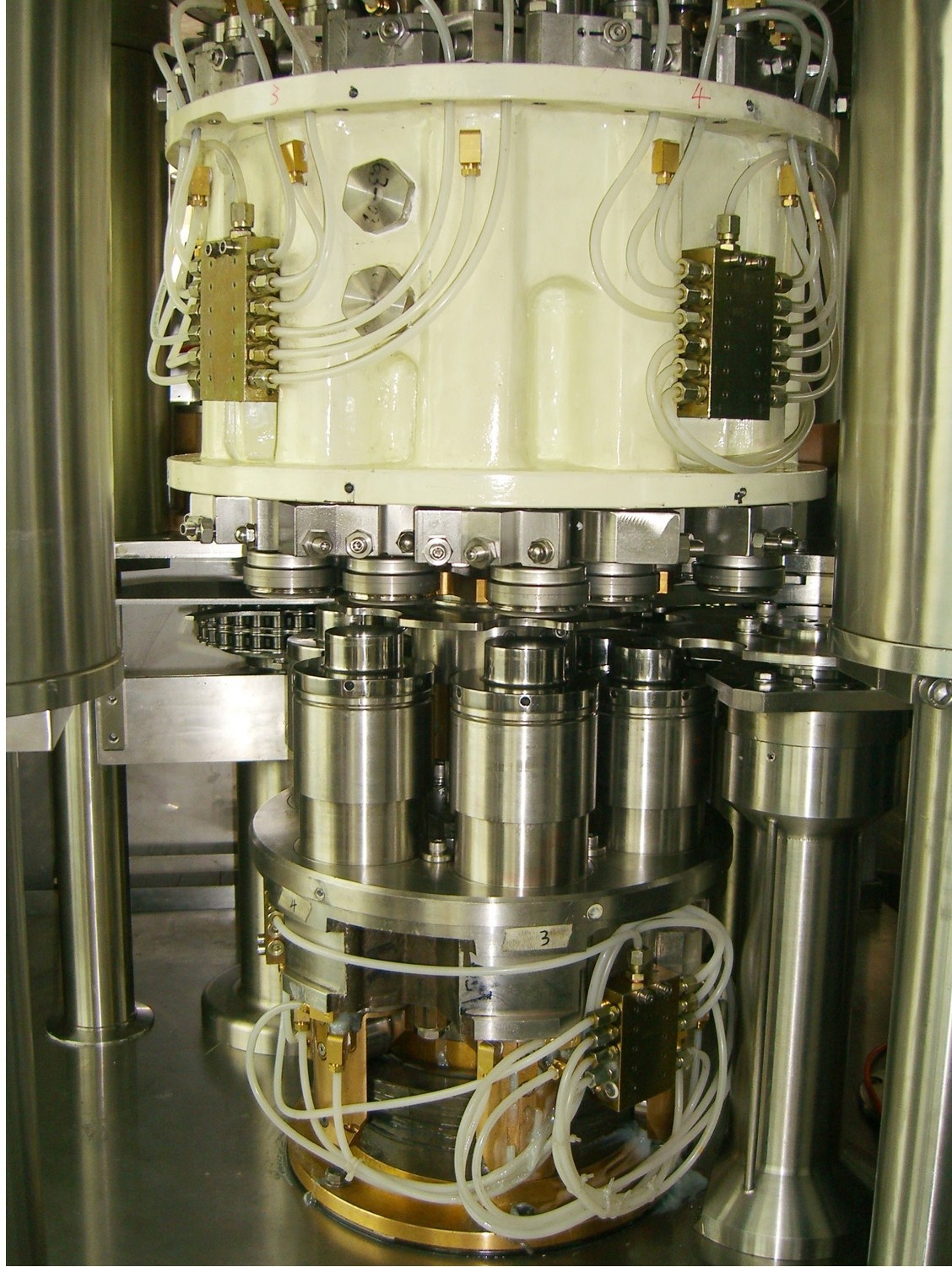

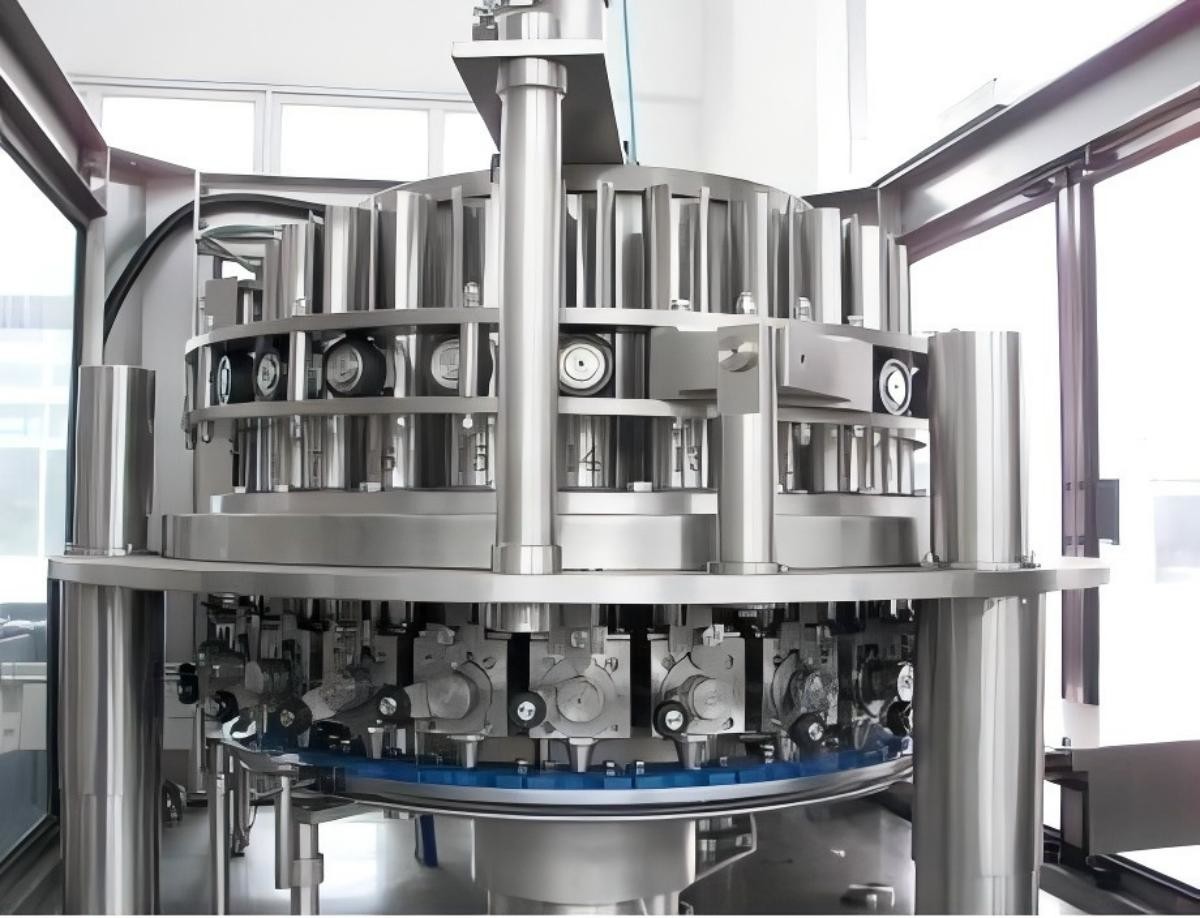

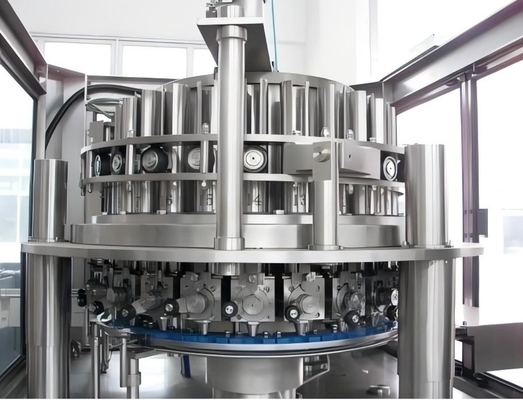

भरने की प्रणाली
|
- पिस्टन सिलेंडर को SUS304 अनुकूलित शॉनिंग पाइप के साथ मशीनीकृत किया गया है, जिसमें चिकनी आंतरिक दीवार और 0.4-0 का फिनिश है।8यह जंग और घर्षण प्रतिरोधी है;
- वाल्व के कोर को SUS304 द्वारा संसाधित किया जाता है, सतह को HRC45-50 द्वारा कठोर किया जाता है, और बाहरी गोल पीसने को जोड़ा जाता है, और खत्म 0 है।8. सामने और पीछे के छोरों पर टेफ्लॉन गाइड रिंग्स वाल्व सीट के साथ सीधे घर्षण से वाल्व कोर की रक्षा करते हैं;
- वाल्व सीट SUS304 पूरी तरह से डाली गई है, आंतरिक रूप से गोल है, 0 के खत्म के साथ।8. सामने और पीछे के छोरों पर टेफ्लॉन गाइड रिंग्स पिस्टन रॉड के साथ सीधे घर्षण से वाल्व कोर की रक्षा करते हैं;
- पिस्टन रॉड SUS304 से बना है, जिसमें हटाने योग्य सील सेक्शन डिज़ाइन है, जो भरने की मात्रा को थोड़ा समायोजित कर सकता है।ऊपर और नीचे के छोर पर टेफ्लॉन गाइड रिंग पिस्टन के साथ सीधे घर्षण से पिस्टन रॉड की रक्षा;
- स्प्रिंग प्रेसिंग ब्लॉक वाल्व कोर की त्वरित स्थापना, जो वाल्व कोर को जल्दी और आसानी से निकाल सकता है और सफाई को आसान बना सकता है।
- विशेष रबर लेपित पिस्टन रॉड गाइड व्हील, पहनने के प्रतिरोधी।
|
|
उत्पाद हॉपर और ड्राइविंग सिस्टम
|
- सिलेंडर ब्लॉक SUS304 से बना है;
- मुख्य शाफ्ट सीट SUS304 सामग्री से बना है, और असर हार्बिन शाफ्ट है;
- ट्रांसमिशन असर अनुकूलित स्विंग असर को अपनाता है, और भरने की मशीन का अधिकांश वजन स्विंग असर द्वारा समर्थित है, ताकि पूरी मशीन का स्थिर संचालन सुनिश्चित किया जा सके,सटीक भरने को सुनिश्चित करें, मुख्य शाफ्ट पर भार को कम करें और उपकरण की सेवा जीवन का विस्तार करें;
- सामग्री सिलेंडर को कॉइल इन्सुलेशन डिवाइस और मिश्रण डिवाइस से लैस किया जा सकता है।
- SUS 304 स्टेनलेस स्टील के प्यूमेटिक बॉल वाल्व फ़ीडिंग;
- खाद्य ग्रेड उच्च दबाव नली
|
| मात्रात्मक भरने और डिब्बे की ऊंचाई समायोजन |
- भरने की मात्रा को विद्युत रूप से समायोजित किया जाता है और बारीक समायोजन के लिए हैंडव्हील के साथ प्रदान किया जाता है;
- भरने की ऊंचाई विद्युत रूप से समायोजित की जाती है और ठीक से समायोजित करने के लिए एक हैंडव्हील के साथ प्रदान की जाती है;
- भरने के स्विच डिवाइस में मोटी स्टेनलेस स्टील प्लेट बेस प्रोसेसिंग, ऊपरी और निचले पीटीएफई गाइड ब्लॉक, सिलेंडर कंट्रोल स्विच, स्थिर और टिकाऊ अपनाया गया है।
|
|
नियंत्रण प्रणाली
|
- आने वाले कैन की स्थिति का पता लगानाः यदि आने वाला टैंक असंगत है, तो टैंक स्वचालित रूप से धीमा हो जाएगा और काट दिया जाएगा;
- डिब्बे के बिना डिब्बे काटने के लिए;
- डिब्बों को काट लें और जब सिलेंडर कम तापमान पर हो तो वाल्व न खोलें।
- गति कम करें और कम तरल स्तर के मामले में डिब्बों को काट दें;
- फ़ीड पाइप का तापमान पता लगाने, यदि तापमान निर्धारित आवश्यकताओं को पूरा करने में विफल रहता है तो कोई फ़ीड नहीं;
- डिब्बे के बिना भरने के लिए नहीं, स्वचालित चालू/बंद वाल्व;
- तापमान सेंसर लेग के ब्रांड को अपनाता है, और फोटोइलेक्ट्रिक सेंसर जर्मनी में स्टॉक के ब्रांड को अपनाता है।
|
| स्नेहक |
सभी गियर लेयरिंग स्वचालित रूप से चिकनाई कर रहे हैं। |
|
कैन सीमर
|
|
|
फ्रेम
|
- बेस प्लेट Q235, δ 30 पूरी प्लेट, δ 28 के समग्र विमान में समाप्त, टेबल की सतह समतल है, बिना ढलान-उभंक;
- ऑपरेशन पैनल Q235, δ 40 पूरी प्लेट, δ 38 समग्र विमान में खत्म, समतल सतह बिना ढलान-उभंक। जंग की रोकथाम के लिए स्टेनलेस स्टील पैनल को कवर करें;
- मध्यवर्ती प्लेट SUS304, δ 18 पूरी प्लेट, δ 16 समग्र विमान में समाप्त, समतल सतह बिना ढलान-घुमावदार;
- शीर्ष प्लेट Q235, δ 30 पूरी प्लेट, δ 28 के समग्र विमान में समाप्त होती है, टेबल की सतह समतल है, बिना ढलान-उभरा है।
|
| जैकिंग प्रणाली |
- उठाने वाले धुरी के लिए SUS304 सामग्री (4 टुकड़े) को अपनाया गया है;
- लिफ्टिंग स्क्रू रॉड H62 सामग्री (4 टुकड़े) से बना है;
- सूक्ष्म समायोजन के लिए हाथ के पहिया के साथ विद्युत समायोजन।
|
|

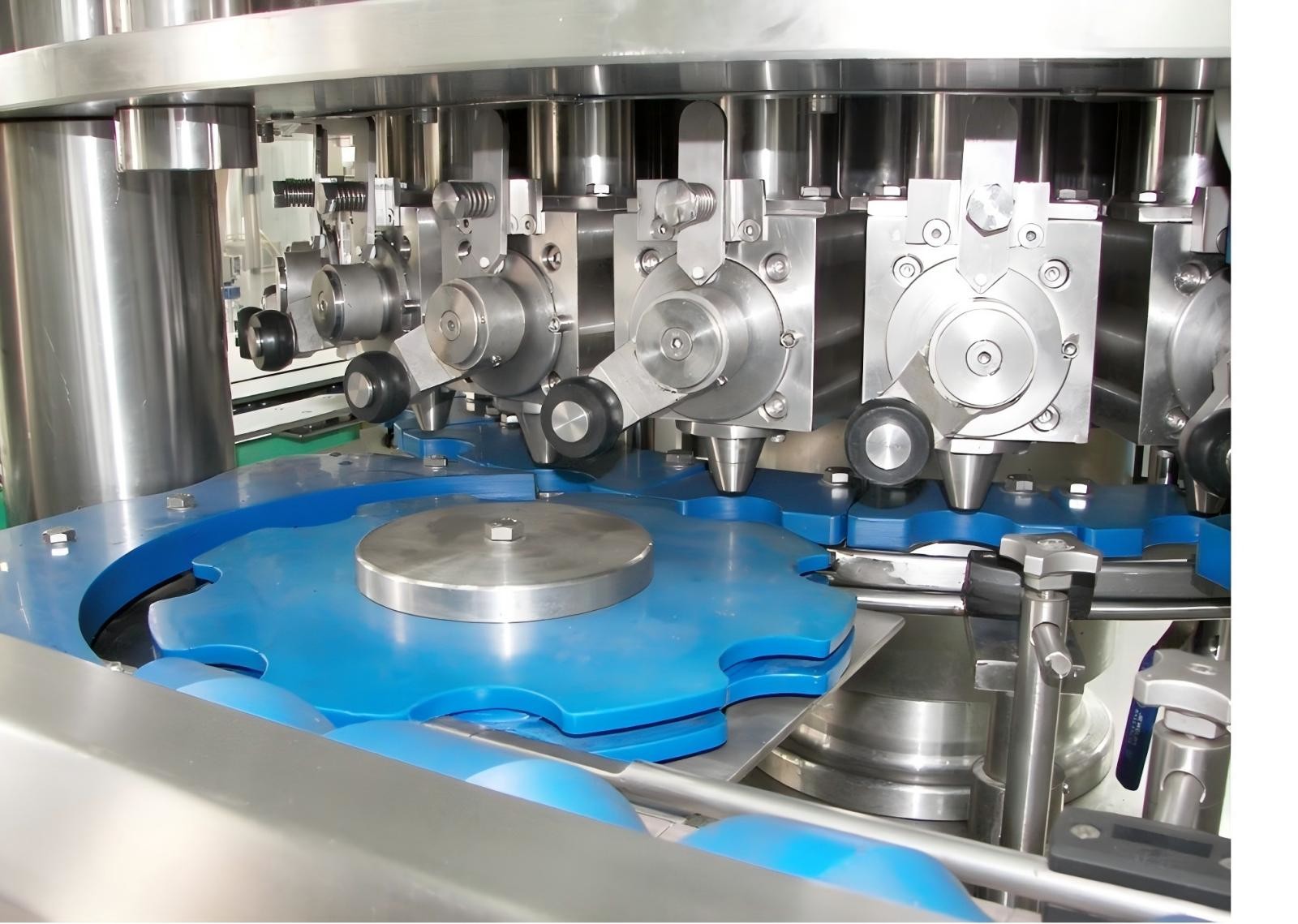

ऊपरी बुर्ज
|
- इंटीग्रल टी 300 कास्टिंग, सटीक मशीनिंग;
- सभी बीयरिंग मूल पैकेजिंग जैसे SKF/NSK/INA/IKO/FAG के साथ आयात किए जाते हैं;
- चक शाफ्ट और ड्राइविंग शाफ्ट 38CrMoAlA सामग्री से बने हैं, जो उच्च तापमान, उच्च दबाव और संक्षारण के लिए प्रतिरोधी हैं;
- ताइवान ने रोलर्स और चक का उत्पादन किया;
- स्टेनलेस स्टील सुरक्षा कवर;
- कैम 20crMnTi, वैक्यूम कठोर HRC55-60 को अपनाता है।
|
|
निचला बुर्ज
|
- SUS304 सामग्री का फोर्जिंग और सटीक मशीनिंग;
- समर्थन सिलेंडर ZQSn10-1 सामग्री से बना है, और सिलेंडर आवरण SUS304 सामग्री से बना है;
- त्वरित और सुविधाजनक प्रतिस्थापन के लिए हटाने योग्य समर्थन प्लेट;
- कैम 20crMnTi सामग्री और वैक्यूम कठोर HRC55-60 से बना है;
- स्टेनलेस स्टील सुरक्षा कवर।
|
|
डिब्बा खिला प्रणाली
|
- अनुकूलित स्टेनलेस स्टील साइड पुश चेन;
- यूएचएम स्लाइडिंग रेल;
- Ø30 उच्च परिशुद्धता वाले बीमार फोटोइलेक्ट्रिक स्विच;
- एकात्मिक स्टेनलेस स्टील आवास।
|
|
ढक्कन गिरने की प्रणाली
|
- SUS304 पॉलिश ढक्कन रेल;
- ढक्कन के लिए SUS304 सिलेंडर;
- गियरबॉक्स को अलग करने वाले विशेष उच्च गति वाले ढक्कन;
- ढक्कन स्टॉक स्लॉट के लिए ढक्कन का पता नहीं लगाना (ढक्कन के बिना अलार्म और बंद करना);
- ढक्कन गिरने का पता लगाना (बंद होने पर अलार्म और बंद करना)
|
|
मोटर ड्राइविंग
|
- एबीबी या सीमेंस मोटर;
- QIANGZHU रिड्यूसर;
- भारी कर्तव्य सार्वभौमिक ड्राइव शाफ्ट।
|
|
नियंत्रण प्रणाली
|
- डिब्बे के प्रवेश पर पता लगाना और आने वाले डिब्बे के लिए स्वचालित खुराक ढक्कन;
- ढक्कन स्टॉक लॉट पर पता लगाना, अगर कोई ढक्कन नहीं है तो डिब्बों को रोकना;
- डिब्बे फंसे हुए (≤ 3 डिब्बे) का पता लगाना;
- फोटोइलेक्ट्रिक सेंसर जर्मन SICK ब्रांड का होना चाहिए;
- स्टेनलेस स्टील नियंत्रण कैबिनेट;
- स्वतंत्र लटकन ऑपरेशन कैबिनेट;
- कमीशन के लिए विशेष विद्युत बटन बॉक्स;
- सीमेंस पीएलसी, वाइनव्यू टच स्क्रीन;
- Danfoss आवृत्ति कनवर्टर;
- श्नाइडर निम्न वोल्टेज उपकरण;
- SMC या AIRTAC वायवीय घटक;
- पेशेवर स्तर का रिले;
- रिमोट मॉड्यूल (रिमोट डायग्नोस्टिक्स और प्रोग्राम संशोधन करने में सक्षम);
- सभी विद्युत उपकरण और सेंसर पैरामीटर निदान और समायोजन के लिए टच स्क्रीन पर प्रदर्शित होते हैं।
|
| स्नेहक |
सभी गियर लेयरिंग स्वचालित रूप से चिकनाई कर रहे हैं। |
| |
|
ऑपरेटिंग मैनुअल;
स्थापना चित्र;
लगाव उपकरण
|
उपकरण का पूर्ण विवरण, प्रत्येक असेंबली ड्राइंग, विस्तृत भाग संख्या, सर्किट ड्राइंग। |
